産品詳情

　　 空心槳葉幹燥機是一種以熱傳導爲主的卧式攪拌型連續幹燥設備。因攪拌葉片形似船槳，故稱槳葉幹燥機，國外也稱槽型幹燥機或攪拌幹燥機。

　　因該設備幹燥所需要的熱量依靠熱傳導間接加熱，因此幹燥過程不需或隻需少量氣體以帶走濕份。極大地減少了被氣流帶走的這部分熱量損失，提高了熱量利用率，是一種節能型幹燥設備。 槳葉幹燥機廣泛應用于石油化工、化工、冶金、食品、醫藥、農藥等行業中粉狀、粒狀、濾餅狀、漿液狀物料的幹燥。

　　公司在吸收國内外先進技術的基礎上，進行改進、優化設計的楔型空心槳葉幹燥機，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成幹燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉，具有較高的傳熱效率和傳熱面自清潔功能。

　　一、工作原理：

　　空心槳葉幹燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱系數，因此占地面積和空間都很小，節省了廠房基建費用。幹燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以幹燥後氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對于需要回收溶劑的幹燥過程，可以大大提高溶劑濃度。由于槳葉結構特殊，物料在幹燥過程中交替收到擠壓和松弛，強化了幹燥。幹燥室内物料的充滿率很高，可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鍾到幾小時内任意調節。另外，物料在幹燥機内從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而産品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續幹燥物料。

　　二、設備結構：

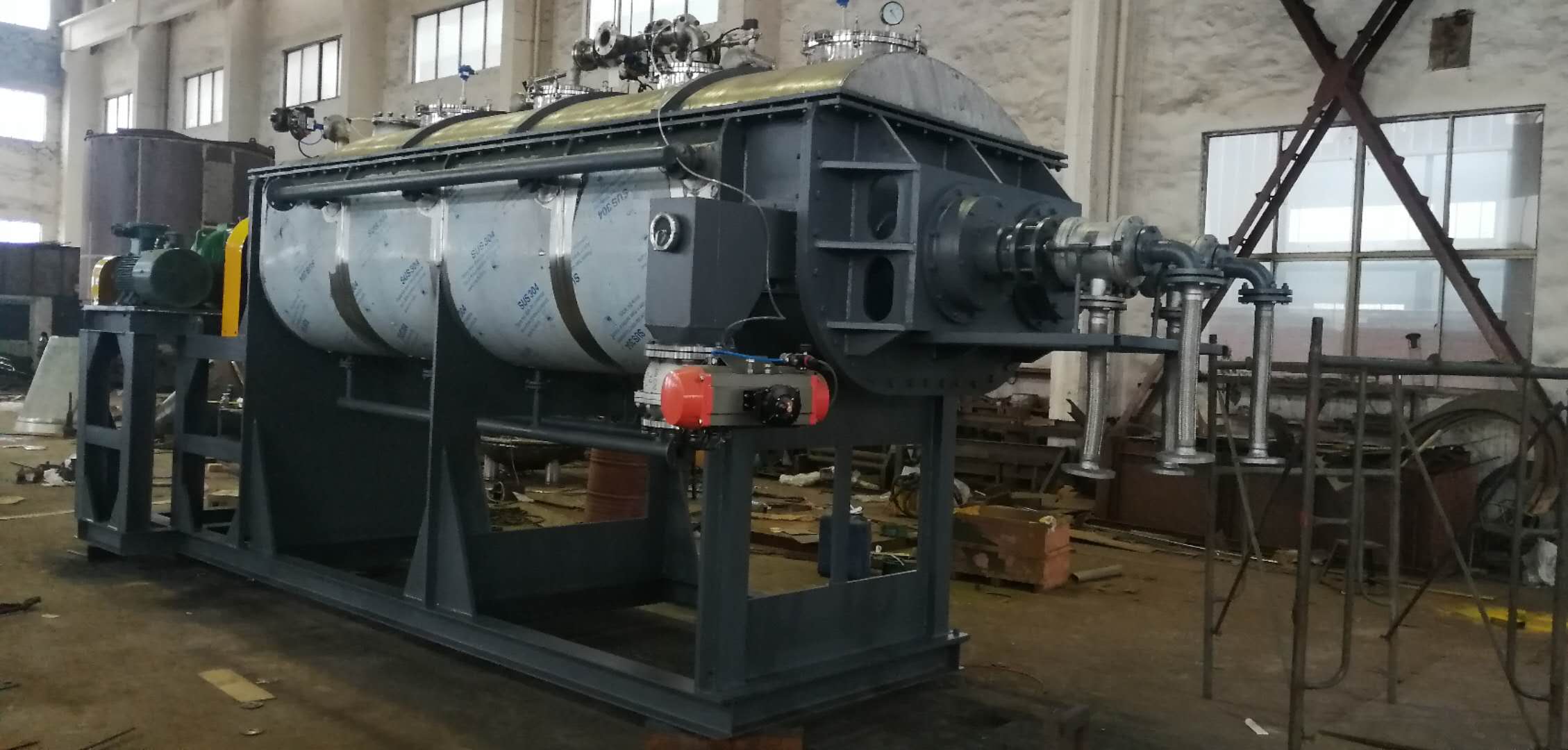

　　以雙軸式爲例介紹其結構(空心槳葉幹燥機可分爲單、雙、四根) 。它由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。

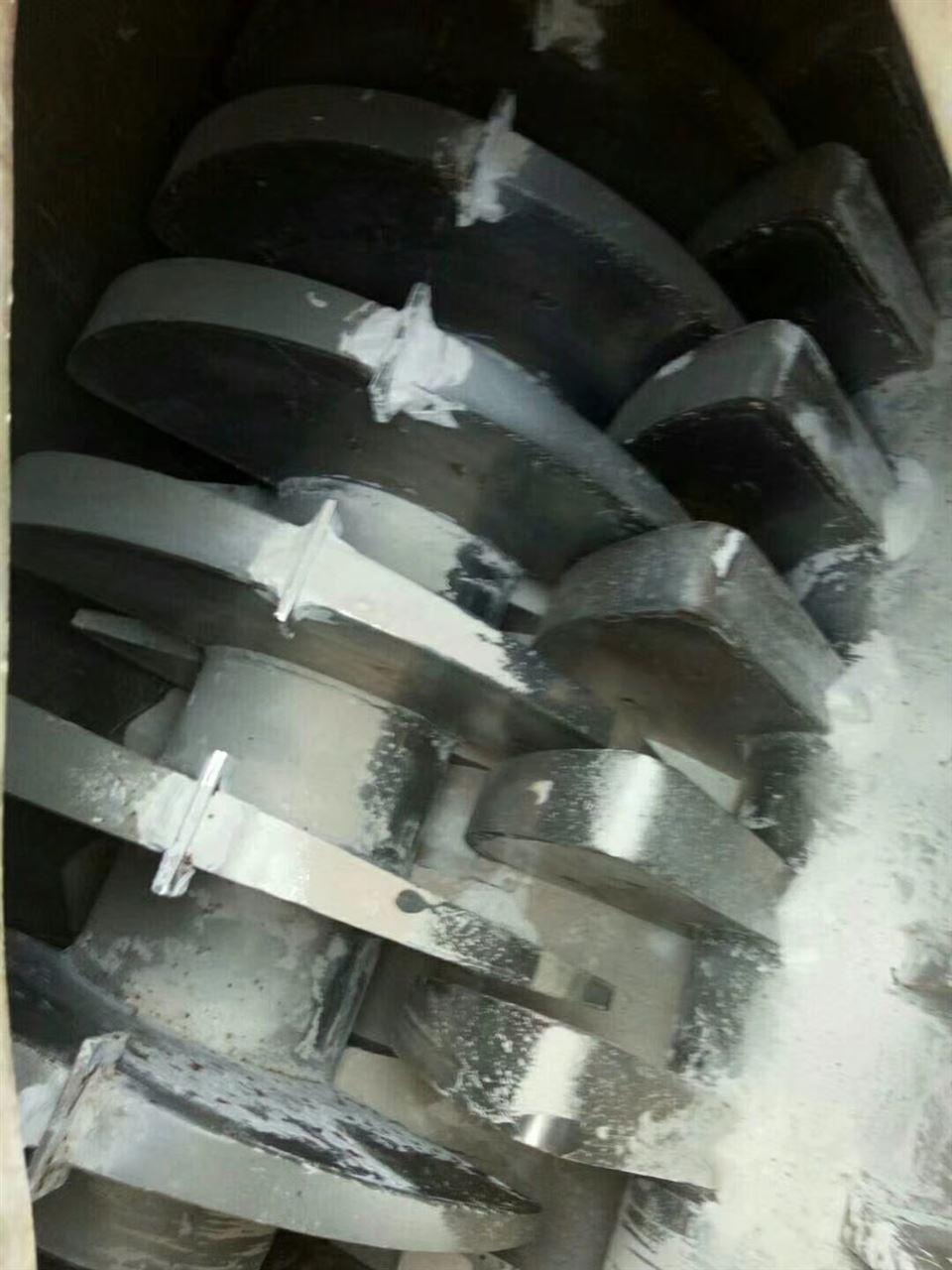

　　設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀爲楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，随著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮闆，以將沉積于殼底的物料刮起，防止産生死角。

　　槳葉的排布和各部位尺寸均有一定要求，而且在進料區、幹燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，幹燥均勻。此外，停留時間亦可調節。

三、設備特點：

　　槳葉幹燥機主要特點有：

　　1、設備結構緊湊，有效傳熱面積大，占地面積小

　　2、攪拌均勻、熱效率高、幹燥效果好

　　3、槳葉軸可相互齧合，具有自清理作用，可防止物料粘壁

　　4、能耗低，操作費用小

　　5、粉塵夾帶小、物料損耗少

　　6、間接加熱、不污染物料

　　7、槳葉軸轉速低、不破壞産品形狀及性質

　　8、設備操作彈性大，運行平穩可靠

　　四、應用：

　　槳葉幹燥機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻、幹燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌 槳葉同時又是傳熱面，使單位有效容積内傳熱面積增大，縮短了處理時間。楔型槳葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間内，物料的溫度、濕度、混合度梯度很小。

　　用導熱油做熱介質，槳葉幹燥機可完成低溫煅燒工作。如：二水硫酸鈣（CaSO4middot;2H2O）煅燒轉化爲半水硫酸鈣（CaSO4middot;1/2H2O）。碳酸氫鈉（NaHCO3）經煅燒 轉化爲純堿（Na2CO3）等。

　　通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的槳葉式涼堿機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用 ，還可用于钛白粉、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單台機裡可以將物料從1000℃冷卻到小于40℃。

　　幹燥,設備主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀态。對需回收溶劑、易燃易氧化熱敏性物料尤爲适應。已廣泛用于精細化工、石化、染料行業。

　　軸向區間内，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在複合肥及變性澱粉行業均已成功使用。 槳葉幹燥機可用來對食物和面粉進行滅菌處理。單位有效容積内大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。

　　五、适應物料
　　1、石化行業：聚烯烴粉體、聚碳酸酯樹脂、高、低密度聚乙烯、線型低密度聚乙烯、聚縮醛顆粒、尼龍6、尼龍66、尼龍12、醋酸纖維、聚苯硫醚、丙烯基樹脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

　　2、環保行業：PTA污泥、電鍍下水污泥、鍋爐煙灰、制藥廠廢渣、糖廠廢渣、味精廠廢渣、煤灰。

　　3、飼料行業：醬油渣、骨基飼料、酒糟、食品下角料、蘋果渣、橘子皮、豆粕、雞骨飼料、魚粉、飼料添加劑、生物渣泥。

　　4、食品行業：澱粉、可可豆、玉米粒、食鹽、變性澱粉、藥品。

　　5、化工行業：純堿、氮磷鉀複合肥、高嶺土、膨潤土、白碳黑、碳黑、磷石膏、氧化氟化鈉、硝酸、鈣、碳酸鎂、氫氧化鋁、硫酸鋇、硫酸鈣、碳酸鈣、染料、分子篩、皂素。

六、特性參數表
